鋼套鋼保溫鋼管，由內向外分別為：內工作鋼管、保溫層、鋁箔反射層、空氣層、外套鋼管、外防腐層組成。鋼套鋼直埋蒸汽管道保溫結構設計思路來自于熱力管溝，將管溝由常用的磚砌或混凝土結構改為鋼套管，在外套鋼管內設置可滑動導向支架，使工作鋼管及相應的保溫材料與外部的鋼外套管產生滑動，即工作鋼管與保溫材料之間緊密接觸，工作鋼管通過支架支撐在外套鋼管內， 使導向支架在外套鋼管內部滾動，形成了“鋼管溝”的構造。該保溫結構主要采用于軟質的保溫材料作為保溫絕熱層，有效解決了由于徑向膨脹而造成摩擦力增大的問題，由于內部有支撐環，不會造成保溫材料偏心和壓碎現象。并且在結構上借鑒了國外同類產品設計方案，采用獨特的管道支座與鋼套管內壁之間作為滑動界面的結構形式，利用鋼外套管機械強度高強、密封性能好的特點成功解決了防水抗漏的難點。

鋼套鋼保溫鋼管產品應用
鋼套鋼保溫管廣泛用于液體、氣體的輸送管網， 化工管道保溫工程石油、化工、集中供熱熱網、中央空調通風管道、市政工程等。用鋼套鋼直埋蒸汽保溫管的保溫、滑動潤滑和裸露管端的防水問題。保溫管不僅具有傳統地溝和架空敷設管道難以比擬的先進技術、實用性能，而且還具有顯著的社會效益和經濟效益，也是供熱節能的有力措施。
　　外滑動結構技術特點1、外滑動結構由于保溫層與外護管之間有一層空氣層，管道在運輸及施工過程中浸的水可在逐步暖管過程中排出，因而比較適合于雨量充沛、水位高的地區。但對于氯離子、硫離子等含量比較高的土壤（尤其在沿海地區），對外鋼管的防腐需加強。
　　2、外滑動結構是基于“鋼地溝”的思想設計而成，可充分利用彎頭進行自然補償，降低了成本，同時減小了固定墩推力。
　　3、將管線在固定墩處分為多個相對獨立的部分，在兩固定墩之間設排潮管（好為兩套），則排潮管既能排除潮濕氣體，又可作為日常運行的信號管，可隨時監測管網運行情況。
　　4、外滑動結構可根據需要改造成抽真空結構。

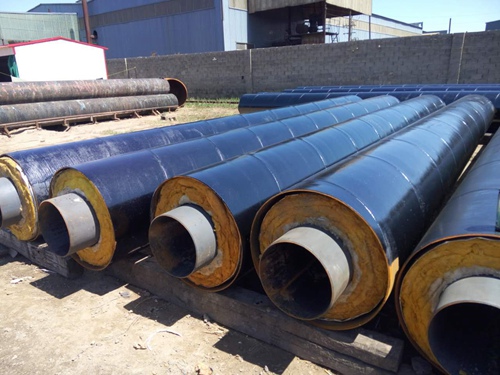

　　鋼套鋼保溫管由內工作鋼管、外保護鋼管和中間保溫層組成。工作鋼管經噴砂涂?jī)蓪臃冷P漆。保溫層由高溫纖維氈、超輕微孔硅酸鈣保溫瓦和聚氨酯泡沫塑料組成。外套鋼管作噴砂處理后纏繞六層玻璃纖維和樹脂防腐層。
　　鋼套鋼保溫管性能特點1、防水防潮2、耐高溫高壓，適用介質溫度350℃，壓力3、熱耗低，保溫效果優于任何一種傳統保溫方式4、防腐能力強，防腐層強度高，不易破壞5、使用壽命長，可達30-50年壽命。
